003 Notasi-notasi pada Flowchart


بسم الله الرحمن الرحيم
اللهم صل على سيدنا محمد واله وصحبه وسلم



Flowchart merupakan gambar atau bagan yang memperlihatkan urutan dan hubungan antar proses beserta instruksinya. Gambaran ini dinyatakan dengan simbol. Dengan demikian setiap simbol menggambarkan proses tertentu. Sedangkan hubungan antar proses digambarkan dengan garis penghubung.
Flowchart ini merupakan langkah awal pembuatan program. Dengan adanya flowchart urutan poses kegiatan menjadi lebih jelas. Jika ada penambahan proses maka dapat dilakukan lebih mudah. Setelah flowchart selesai disusun, selanjutnya pemrogram (programmer) menerjemahkannya ke bentuk program dengan bahsa pemrograman.

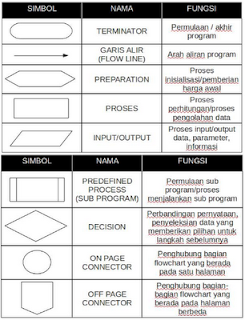

Simbol-simbol flowchart


Kaidah-kaidah pembuatan Flowchart

Dalam pembuatan flowchart tidak ada rumus atau patokan yang bersifat mutlak. Karena flowchart merupakan gambaran hasil pemikiran dalam menganalisa suatu masalah dengan komputer. Sehingga flowchart yang dihasilkan dapat bervariasi antara satu pemrogram dengan pemrogram lainnya.
Namun secara garis besar, setiap pengolahan selalu terdiri dari tiga bagian utama, yaitu;
Input berupa bahan mentah
¨ Proses pengolahan
¨ Output berupa bahan jadi.

Untuk pengolahan data dengan komputer, dapat dirangkum urutan dasar untuk pemecahan suatu masalah, yaitu;
START: berisi instruksi untuk persiapan perlatan yang diperlukan sebelum menangani pemecahan masalah.
READ: berisi instruksi untuk membaca data dari suatu peralatan input.
PROCESS: berisi kegiatan yang berkaitan dengan pemecahan persoalan sesuai dengan data yang dibaca.
WRITE: berisi instruksi untuk merekam hasil kegiatan ke perlatan output.
END: mengakhiri kegiatan pengolahan

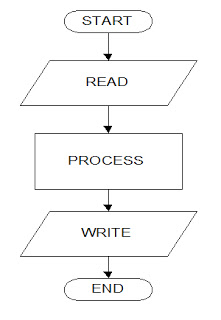

Gambar berikut memperlihatkan flowchart dari kegiatan dasar diatas.



Dari gambar flowchart di atas terlihat bahwa suatu flowchart harus terdapat proses persiapan dan proses akhir. Dan yang menjadi topik dalam pembahasan ini adalah tahap proses. Karena kegiatan ini banyak mengandung variasi sesuai dengan kompleksitas masalah yang akan dipecahkan. Walaupun tidak ada kaidah-kaidah yang baku dalam penyusunan flowchart, namun ada beberapa anjuran yaitu:

Hindari pengulangan proses yang tidak perlu dan logika yang berbelit sehingga jalannya proses menjadi singkat
Penggambaran flowchart yang simetris dengan arah yang jelas.
Sebuah flowchart diawali dari satu titik START dan diakhiri dengan END.

Pedoman Membuat Flowchart
Bila seorang analis dan programmer akan membuat flowchart, ada beberapa petunjuk yang harus diperhatikan, seperti:

  1. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri kekanan.
  2. Aktivitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti oleh pembacanya.
  3. Kapan aktivitas dimulai dan berakhir harus ditentukan secara jelas.
  4. Setiap langkah dari aktivitas harus diuraikan dengan menggunakan deskripsi kata kerja
  5. Setiap langkah dari aktivitas harus berada pada urutan yang benar.
  6. Lingkup dan range dari aktifitas yang sedang digambarkan harusditelusuri dengan hati-hati. Percabangan-percabangan yang memotong aktivitas yang sedang digambarkan tidak perlu digambarkan pada flowchart yang sama. Simbol konektor harus digunakan dan percabangannya diletakan pada halaman yang terpisah atau hilangkan seluruhnya bila percabangannya tidak berkaitan dengan sistem.
  7. Gunakan simbol-simbol flowchart yang standar.
